Bộ điều khiển nhiệt độ Dixell XR06CX là thiết bị vi điều khiển kỹ thuật số chuyên dụng của thương hiệu Dixell (thuộc tập đoàn Emerson / Copeland), kích thước mặt trước tiêu chuẩn 32 x 74 mm (kích thước khoét lỗ tủ điện 71 x 29 mm). Đây là dòng đồng hồ điều khiển nhiệt độ phổ biến hàng đầu tại Việt Nam, chuyên dùng cho các hệ thống làm mát và cấp đông ở dải nhiệt độ âm sâu hoặc trung bình như: kho lạnh thực phẩm, tủ đông, tủ mát trưng bày siêu thị, quầy thịt cá có quạt đối lưu cưỡng bức.
Với 3 ngõ ra Rơ-le độc lập quản lý toàn diện 3 bộ phận quan trọng nhất: Máy nén (Compressor) – Xả đá (Defrost) – Quạt dàn bay hơi (Fan), Dixell XR06CX giúp hệ thống vận hành bền bỉ, làm lạnh ổn định và tiết kiệm tối đa điện năng tiêu thụ.
Bạn cần nhận báo giá sỉ cho thợ kỹ thuật hoặc tư vấn sơ đồ đấu nối tủ điện?
1. ĐẶC ĐIỂM NỔI BẬT CỦA ĐỒNG HỒ DIXELL XR06CX
- Quản lý toàn diện 3 tải động lực chính: Tự động điều khiển máy nén, quạt dàn bay hơi và chu trình xả đá (bằng thanh điện trở hoặc van gas nóng).
- Trang bị 2 đầu dò cảm biến NTC độc lập: Đầu dò 1 (Pb1) đo và kiểm soát nhiệt độ kho bảo quản; Đầu dò 2 (Pb2) gắn trên dàn lạnh để theo dõi nhiệt độ kết thúc xả đá, tránh làm nóng kho.
- Chu trình xả đá thông minh: Tự động ngắt xả đá theo nhiệt độ dàn lạnh thực tế hoặc theo thời gian tối đa dự phòng (MdF).
- Cổng nạp Hot Key tiện dụng: Sao chép cấu hình cài đặt từ máy này sang máy khác chỉ trong 5 giây mà không cần thao tác bấm từng phím.
- Mặt trước đạt chuẩn chống nước IP65: Vận hành bền bỉ trong môi trường độ ẩm cao và nhiệt độ âm của ngành điện lạnh.
2. BẢNG THÔNG SỐ KỸ THUẬT CHI TIẾT

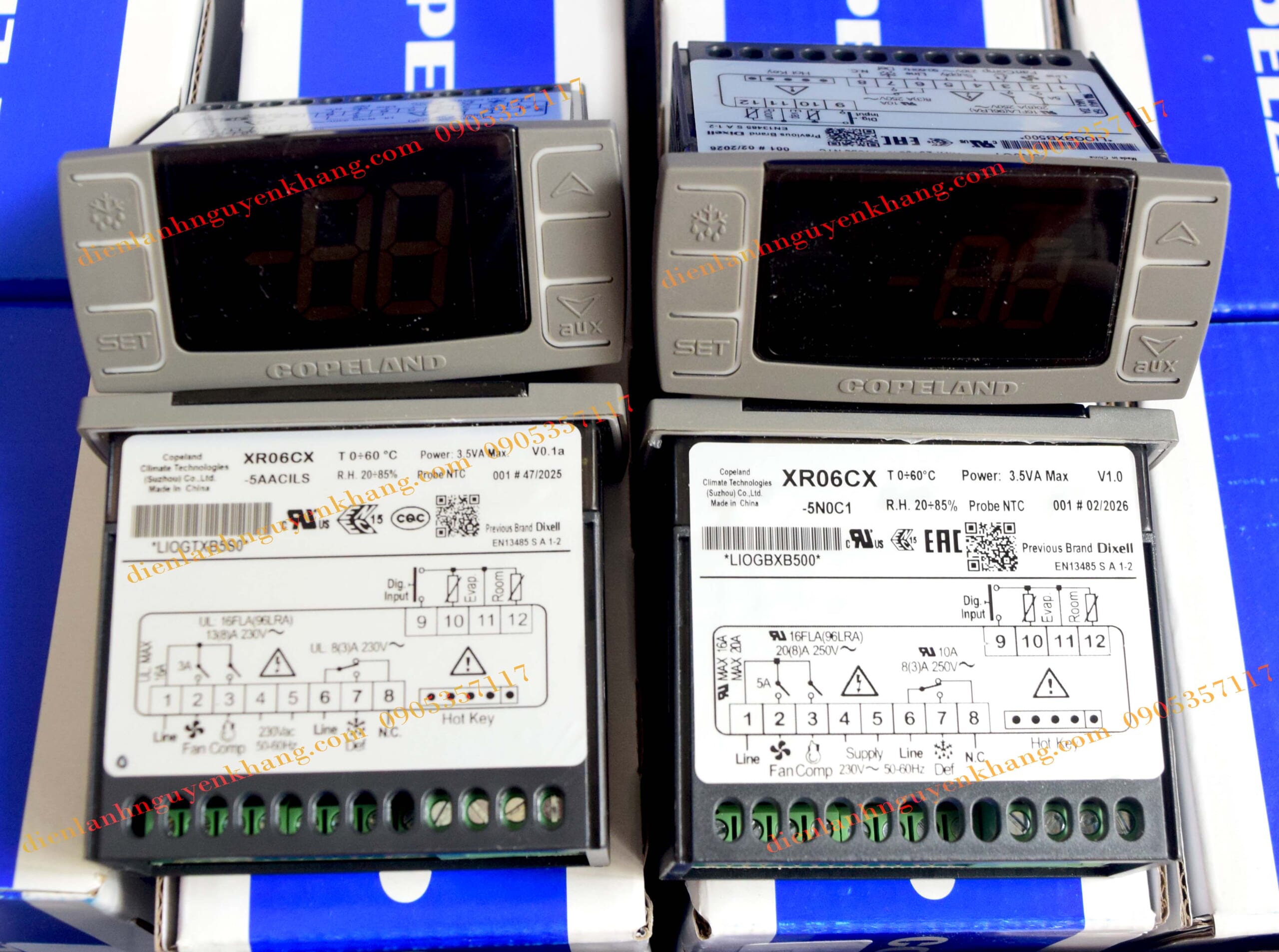

| Model | Dixell XR06CX (Các mã: XR06CX-5N0C1, XR06CX-5N1C1, XR06CX-5N0C0…) |
| Thương hiệu | Dixell / Emerson (Copeland) |
| Kích thước mặt trước | 32 x 74 mm (Kích thước khoét lỗ: 71 x 29 mm, Chiều sâu: 60 mm) |
| Cấp bảo vệ chống nước | IP65 (Mặt trước) |
| Nguồn điện cấp | 230VAC ±10%, 50/60Hz (Tùy chọn 110VAC hoặc 12VAC/DC) |
| Dải nhiệt độ đo & điều khiển | -40°C đến 110°C (Cảm biến NTC) |
| Relay Máy nén (Compressor) | SPST 8(3) A hoặc 20(8) A, 250VAC (tùy mã hàng) |
| Relay Xả đá (Defrost) | SPDT 8(3) A, 250VAC |
| Relay Quạt dàn lạnh (Fan) | SPST 8(3) A hoặc 5(2) A, 250VAC |
| Ngõ vào cảm biến | 2 ngõ vào NTC (Cảm biến phòng + Cảm biến dàn lạnh) |
| Ngõ vào Digital Input | 1 tiếp điểm số (Công tắc cửa hoặc rơ-le an toàn) |
| Bảo hành | 12 tháng chính hãng |

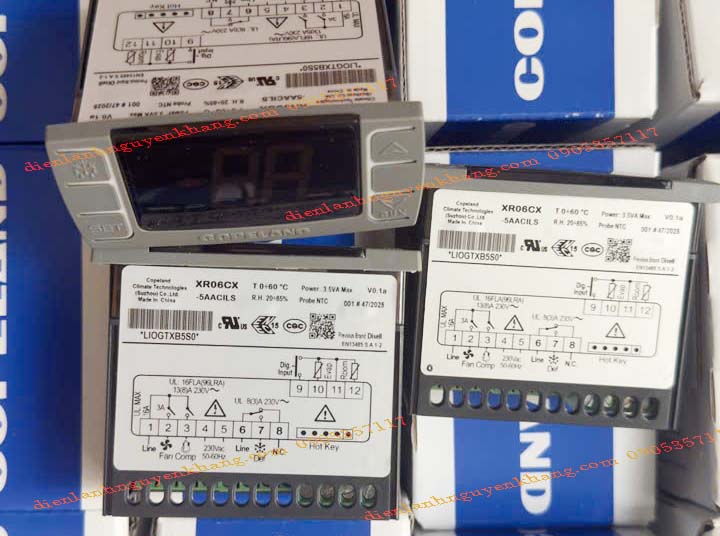

3. HƯỚNG DẪN SƠ ĐỒ ĐẤU DÂY ĐIỆN (WIRING DIAGRAM)
- Chân 1 – 2: Tiếp điểm Rơ-le điều khiển Máy nén lạnh (đấu vào Khởi động từ máy nén).
- Chân 2 – 3: Tiếp điểm Rơ-le điều khiển Quạt dàn bay hơi (Quạt dàn lạnh).
- Chân 4 – 5: Cấp nguồn điện 230VAC (Chân 4: Dây L – Chân 5: Dây N).
- Chân 6 – 7: Tiếp điểm Rơ-le điều khiển Khởi động từ Điện trở xả đá hoặc Van đảo chiều gas nóng.
- Chân 9: Ngõ vào tiếp điểm số Digital Input (Công tắc cửa hoặc rơ-le áp suất bảo vệ).
- Chân 10: Cổng cắm Hot Key nạp thông số / Chân chung tín hiệu số.
- Chân 11 – 12: Đấu nối 2 Đầu dò cảm biến nhiệt độ NTC (Cảm biến phòng Pb1 và Cảm biến dàn lạnh Pb2).
4. THÔNG SỐ CÀI ĐẶT CƠ BẢN CHO KHO LẠNH & TỦ ĐÔNG
- Set: Cài đặt nhiệt độ phòng cần duy trì (Kho đông cài -18°C, Kho mát cài +2°C).
- Hy (Độ lệch nhiệt độ): Cài 2°C đến 3°C (Nhiệt độ phòng tăng đến Set + Hy thì máy nén đóng chạy lại).
- dtE (Nhiệt độ kết thúc xả đá): Cài từ 8°C đến 12°C để ngắt điện trở sấy khi dàn lạnh đã sạch tuyết.
- IdF (Chu kỳ giữa các lần xả đá): Thường cài 6 giờ hoặc 8 giờ một lần.
- MdF (Thời gian xả đá tối đa): Cài từ 20 đến 30 phút để bảo vệ chống quá nhiệt nếu cảm biến dàn gặp sự cố.
- Fdt (Thời gian trễ quạt sau xả đá): Cài 2 đến 3 phút giúp róc hết giọt nước đọng trên dàn trước khi quạt chạy.
5. BẢNG TRA CỨU CÁC MÃ BÁO LỖI THƯỜNG GẶP
- Mã P1: Hỏng hoặc đứt dây đầu dò cảm biến phòng (Máy nén sẽ chạy khẩn cấp theo chu kỳ Cy và Cn).
- Mã P2: Hỏng đầu dò cảm biến dàn lạnh (Quá trình xả đá sẽ tự chuyển sang kết thúc theo thời gian MdF).
- Mã HA: Cảnh báo nhiệt độ kho vượt ngưỡng trần cho phép (High Temperature Alarm).
- Mã LA: Cảnh báo nhiệt độ kho hạ thấp hơn ngưỡng đáy cài đặt (Low Temperature Alarm).
- Mã da: Cảnh báo cửa kho lạnh đang mở quá thời gian cho phép.
- Mã EA: Báo động sự cố bên ngoài (nhảy rơ-le áp suất gas hoặc rơ-le nhiệt bảo vệ).
6. TẠI SAO NÊN MUA DIXELL XR06CX TẠI ĐIỆN LẠNH NGUYÊN KHANG?
✔ 100% Chính Hãng Emerson / Dixell
✔ Bảo Hành 06Tháng: 1 đổi 1 nhanh chóng nếu phát sinh lỗi kỹ thuật do nhà sản xuất.
✔ Giá Sỉ Cực Tốt: Chiết khấu hấp dẫn cho thợ điện lạnh, đơn vị bảo trì và nhà thầu kho lạnh.
✔ Giao Hàng Siêu Tốc: Sẵn hàng số lượng lớn tại TP.HCM, giao hàng tận nơi trên toàn quốc.
