Van tiết lưu nhiệt Emerson TER 35HW100 (Thermostatic Expansion Valve – TXV) mang mã sản phẩm quốc tế 058038, thuộc phân khúc van công suất lớn trong dòng van thân rời T-Series cao cấp của thương hiệu Emerson Flow Controls (Alco Controls – Hoa Kỳ). Thiết bị được thiết kế với cấu trúc thân rời 3 phần (Take-A-Part Modular Construction) kết hợp cơ cấu hai cửa van cân bằng áp suất (Balanced Double-Port Design) và cân bằng ngoài (External Equalizer), chuyên dùng để kiểm soát lưu lượng môi chất lạnh lỏng phun vào dàn bay hơi một cách hoàn hảo ngay cả khi phụ tải nhiệt biến thiên liên tục.
Với công suất danh định lên đến 35 tấn lạnh (35 TR ~ 122 kW / tương đương ~420.000 BTU/h) vận hành chuyên dụng với gas R22 và R407C, Emerson TER 35HW100 là sự lựa chọn tiêu chuẩn hàng đầu cho các hệ thống máy làm lạnh nước Chiller, dàn xử lý không khí AHU tòa nhà, kho bảo quản thực phẩm quy mô lớn, hầm đông thủy hải sản và dây chuyền làm lạnh công nghiệp.
🔥 Báo Giá Dự Án & Chiết Khấu Đại Lý: Liên hệ ngay để nhận giá tốt nhất theo số lượng công trình!
Cam kết 100% hàng mới chính hãng Emerson / Alco Controls (Item No. 058038), đầy đủ chứng chỉ chất lượng CO, CQ chuẩn nghiệm thu dự án.
1. CẤU TRÚC THÂN RỜI 3 PHẦN ĐẶC TRƯNG CỦA EMERSON TER 35HW100
Dòng van Emerson Alco TER 35 được chế tạo từ 3 khối module độc lập liên kết chặt chẽ bằng bu-lông chịu lực cao. Thiết kế này mang lại lợi thế bảo trì vượt trội: Khi cần vệ sinh lưới lọc cặn hoặc thay ty kim van, kỹ thuật viên chỉ cần tháo bu-lông nhấc ruột van ra ngoài mà KHÔNG CẦN CẮT XẢ MỐI HÀN ỐNG ĐỒNG CỦA ĐẾ VAN.

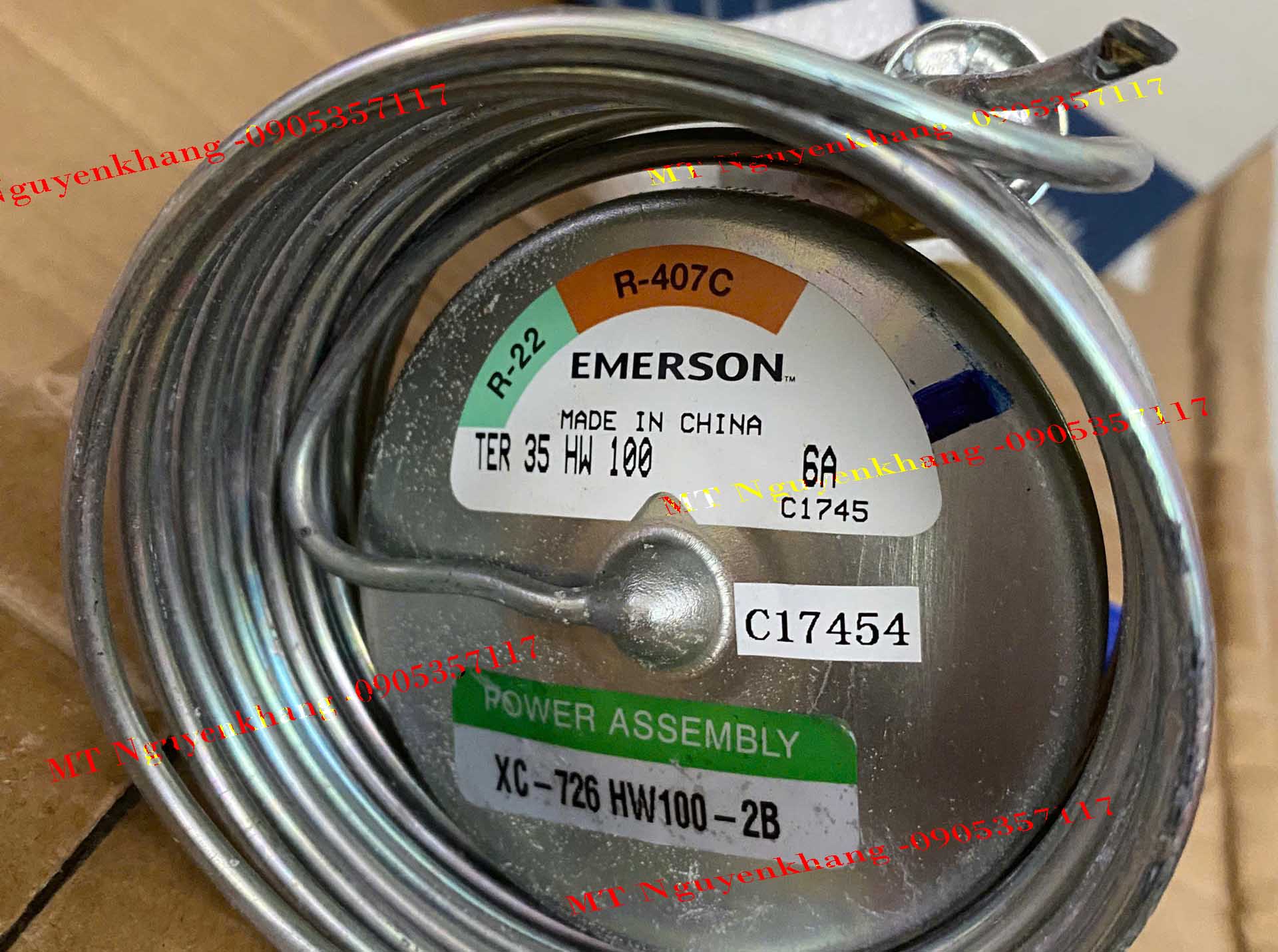

❶ Thân Trên / Bầu Cảm Biến Nhiệt (Power Assembly) – Mã: XC-726 HW100-2B
Gồm bầu cảm biến nhiệt độ cỡ lớn, ống mao dẫn bọc bảo vệ dài và màng kim loại bằng thép không gỉ hàn laser công nghệ cao. Bầu cảm biến thu nhận độ quá nhiệt đường ống hút để tác động đóng mở màng van. Cổng kết nối cân bằng áp suất ngoài 1/4″ SAE Flare được bố trí trực tiếp trên cụm này. Mã nạp HW100 cho dải bay hơi rộng từ -45°C đến +15°C.
❷ Kim Van / Ruột Ty Van Tiết Lưu (Cage Assembly) – Mã: X-9117-B8B (PCN: 071155)
Là chi tiết cốt lõi định lượng chính xác công suất 35 TR của dòng TER. Thiết kế hai cửa van cân bằng áp suất (Balanced Port) giúp triệt tiêu ảnh hưởng của sự thay đổi áp suất ngưng tụ, đảm bảo lượng gas phun luôn ổn định. Kim van X-9117-B8B mang lại công suất chuẩn:
- Gas R-22 / R-407C: 35 Tấn lạnh (35 TR ~ 122 kW)
- Gas R-134a: 25 Tấn lạnh (25 TR)
- Gas R-404A / R-507: 21 Tấn lạnh (21 TR)
❸ Thân Đế Van / Bệ Van Mặt Bích (Body Flange) – Mã: Flange Angle Solder (90°)
Được đúc bằng đồng thau nguyên khối dày dặn dạng góc vuông 90°, chịu áp suất tối đa đến 450 psig. Đường vào 7/8″ ODF (ống 22 mm), đường ra 1-1/8″ ODF (ống 28 mm). Đế van được hàn cố định trên hệ thống đường ống, làm giá đỡ vững chắc cho toàn bộ cụm van.
2. BẢNG THÔNG SỐ KỸ THUẬT CHI TIẾT
| Model hoàn chỉnh | Emerson TER 35HW100 (Alco Controls) |
| Mã đặt hàng quốc tế | 058038 |
| Mã Bầu nhiệt (Power Assembly) | XC-726 HW100-2B (hoặc series XB) |
| Mã Kim van (Cage Assembly) | X-9117-B8B (Mã đặt hàng PCN: 071155) |
| Mã Đế van (Body Flange) | Flange Angle Solder (Kiểu góc vuông 90°) |
| Công suất danh định | 35 Tấn lạnh (35 TR / ~122 kW với gas R22) |
| Môi chất lạnh phù hợp | Gas R22, R407C |
| Dải nhiệt độ bay hơi | -45°C đến +15°C (-40°F đến +40°F) |
| Đầu vào (Inlet) | 7/8 inch ODF (Hàn ống đồng phi 22 mm) |
| Đầu ra (Outlet) | 1-1/8 inch ODF (Hàn ống đồng phi 28 mm) |
| Cổng cân bằng ngoài | 1/4 inch SAE Flare (Ren loe 6 mm) |
| Áp suất làm việc tối đa | 450 psig (~31 bar) |
| Cơ cấu chỉnh Superheat | Vít tinh chỉnh độ quá nhiệt tĩnh ở đáy van |
| Trọng lượng | ~2.3 kg |
| Bảo hành |
3. BẢNG TRA CỨU CÔNG SUẤT DÒNG VAN EMERSON TER (R22)
| Model Van | Mã Kim Van (Cage) | Mã Đặt Hàng (PCN) | Công Suất (TR / R22) | Kích Thước Ống |
|---|---|---|---|---|
| TER 22HW | X-9117-B6B | 077896 | 22 TR (~77 kW) | 7/8″ x 1-1/8″ ODF |
| TER 26HW | X-9117-B7B | 078117 | 26 TR (~91 kW) | 7/8″ x 1-1/8″ ODF |
| TER 35HW100 | X-9117-B8B | 071155 | 35 TR (~122 kW) | 7/8″ x 1-1/8″ ODF |
| TER 45HW100 | X-9117-B9B | 029429 | 45 TR (~158 kW) | 7/8″ x 1-1/8″ hoặc 1-3/8″ ODF |
4. HƯỚNG DẪN KỸ THUẬT LẮP ĐẶT & CHỈNH SUPERHEAT
- Khi hàn van vào đường ống lớn: Vì mối hàn ống 7/8″ và 1-1/8″ đòi hỏi lượng nhiệt hàn gió đá rất lớn, bắt buộc phải tháo rời cụm bầu nhiệt và ruột kim van ra ngoài trước khi hàn đế van, bảo vệ 100% màng van và đệm teflon không bị cháy biến dạng.
- Vị trí gắn bầu cảm biến nhiệt (Bulb): Gắn chặt bằng đai kim loại trên đoạn ống hút nằm ngang gần cửa ra dàn lạnh. Đối với ống hút kích thước lớn (trên 1 inch), đặt bầu cảm biến ở vị trí 4 giờ hoặc 8 giờ (tránh vị trí đáy ống 6 giờ vì dầu bôi trơn đọng lại sẽ gây sai lệch nhiệt độ). Bọc bảo ôn cách nhiệt kỹ lưỡng cho bầu nhiệt.
- Cổng cân bằng ngoài 1/4″: Nối vào ống hút ngay sau vị trí gắn bầu cảm biến khoảng 15 – 20 cm về phía máy nén.
- Cách chỉnh độ quá nhiệt (Superheat): Mở nắp chụp ở đáy van:• Vặn theo chiều kim đồng hồ: Tăng độ quá nhiệt (giảm lượng gas lỏng vào dàn).• Vặn ngược chiều kim đồng hồ: Giảm độ quá nhiệt (tăng lượng gas lỏng vào dàn).
Mỗi lần chỉnh 1/2 vòng và theo dõi hệ thống chạy ổn định 20 – 30 phút trước khi chỉnh tiếp.
5. TẠI SAO NÊN MUA EMERSON TER 35HW100 TẠI ĐIỆN LẠNH NGUYÊN KHANG?
✔ 100% Chính Hãng Emerson / Alco Controls: Mã chuẩn 058038 mới nguyên hộp, đầy đủ chứng chỉ xuất xứ CO và chứng chỉ chất lượng CQ cho công trình dự án lớn.
✔ Bảo Hành 12 Tháng: Chính sách bảo hành tiêu chuẩn nhà sản xuất, hỗ trợ kỹ thuật tận tâm.
✔ Sẵn Hàng Cả Bộ Hoặc Linh Kiện Lẻ: Cung cấp cả van nguyên cụm hoặc bán lẻ kim van X-9117-B8B phục vụ công tác bảo trì định kỳ.
✔ Giá Sỉ Cực Tốt Cho Dự Án: Luôn có chính sách chiết khấu tốt nhất cho các nhà thầu thi công Chiller công nghiệp, kho lạnh lớn.
✔ Giao Hàng Siêu Tốc: Sẵn kho TP.HCM, giao hàng tận nơi trên toàn quốc.
