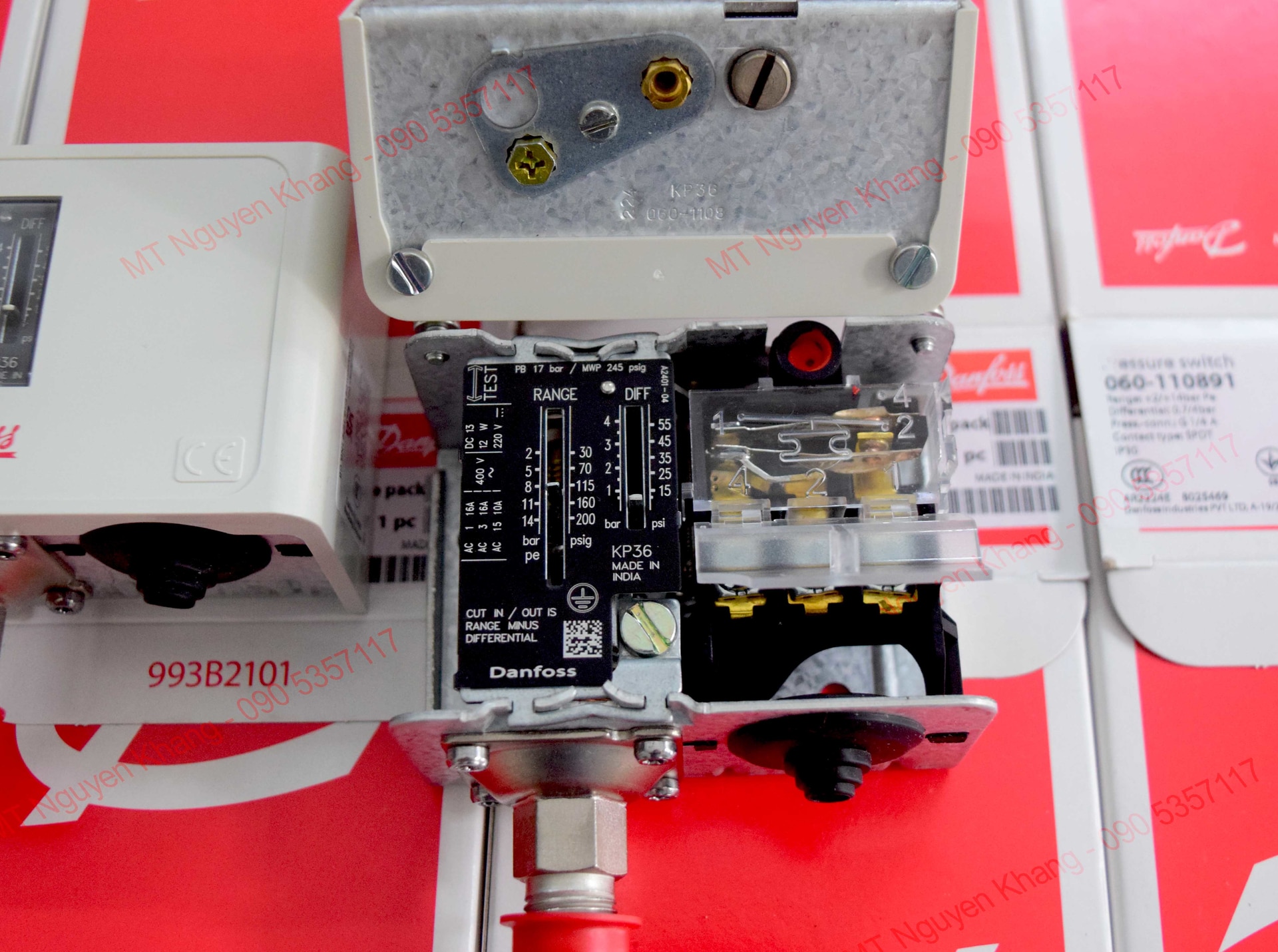

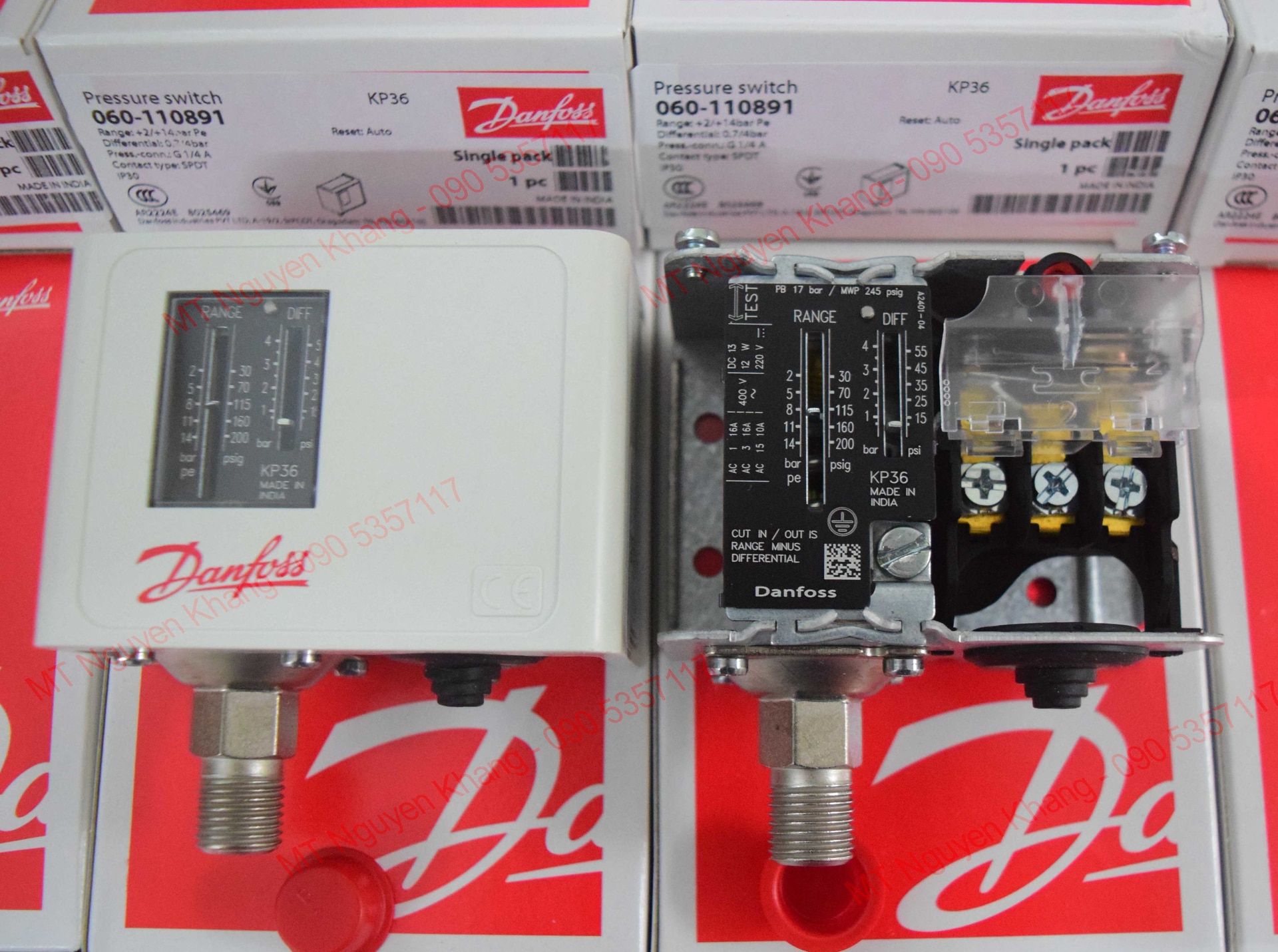

KP36 (060-110891) Thiết bị kiểm tra áp suất

Công tắc áp suất Danfoss KP36 (mã 060-110891) là thiết bị điều khiển và bảo vệ áp suất thấp được sản xuất bởi Danfoss (Đan Mạch), chuyên dùng trong các hệ thống lạnh, điều hòa không khí, HVAC và công nghiệp,phòng cháy chữa cháy (PCCC). Sản phẩm giúp giám sát, điều chỉnh và báo động áp suất, đồng thời có thể khởi động/dừng máy nén hoặc quạt dàn ngưng, bảo vệ hệ thống khỏi tình trạng áp suất thấp bất thường. Với thiết kế SPDT (single pole double throw), KP36 có thể điều khiển trực tiếp động cơ AC một pha lên đến 2 kW, đảm bảo độ bền cao và hoạt động ổn định.

Thông số kỹ thuật chính của Danfoss KP36 (060-110891)

• Phạm vi điều chỉnh áp suất: 2 – 14 bar (áp suất thấp).
• Độ lệch (differential): 0.7 – 4 bar.
• Loại tiếp điểm: SPDT (Single Pole Double Throw).
• Kết nối: G 1/4″ M (ren nam).
• Áp suất làm việc tối đa: 17 bar.
• Áp suất thử nghiệm: 24 bar.
• Nhiệt độ môi trường hoạt động: -40°C đến +65°C (tối đa +80°C trong 2 giờ).
• Loại reset: Auto reset (tự động).
• Ứng dụng: Điều khiển máy nén, quạt dàn bay hơi, hệ thống lạnh sử dụng gas R22, R134a, R404a; hệ thống HVAC, chiller và các ứng dụng công nghiệp khác.

Hướng dẫn kiểm tra công tắc áp suất Danfoss KP36

Để hệ thống lạnh của bạn hoạt động mượt mà và an toàn, hãy kiểm tra Danfoss KP36 định kỳ (6-12 tháng/lần). Điện Lạnh Nguyễn Khang hướng dẫn chi tiết các bước sau, dành cho kỹ thuật viên có kinh nghiệm. Lưu ý: Ngắt nguồn điện trước khi kiểm tra và sử dụng thiết bị bảo hộ đầy đủ.

1. Kiểm tra ngoại quan và lắp đặt

• Quan sát vỏ ngoài: Kiểm tra không có vết nứt, ăn mòn, rò rỉ dầu/gas hoặc bụi bẩn tích tụ.
• Kiểm tra vị trí lắp đặt: Đảm bảo công tắc ở nơi dễ tiếp cận, tránh rung động mạnh và nhiệt độ ngoài giới hạn (-40°C đến +65°C).
• Kiểm tra kết nối điện: Sử dụng đồng hồ vạn năng (multimeter) để kiểm tra tính liên tục mạch điện, đảm bảo đấu đúng sơ đồ (COM, NO/NC cho SPDT).

2. Kiểm tra chức năng hoạt động

• Sử dụng áp kế (manometer):
  • Kết nối áp kế song song với KP36 trên đường ống.
  • Giảm áp suất từ 14 bar xuống 2 bar bằng cách xả khí hoặc sử dụng bơm chân không thử nghiệm.
  • Quan sát điểm ngắt (cut-out): KP36 phải ngắt mạch khi áp suất đạt ngưỡng cài đặt (thường 2-4 bar).
  • Tăng áp suất trở lại để kiểm tra điểm đóng (cut-in): Đảm bảo reset tự động sau độ lệch (ví dụ: 0.7-4 bar).
• Kiểm tra điện: Kết nối nguồn 24V DC/AC và đo điện trở để xác nhận tiếp điểm SPDT đóng/mở đúng theo thay đổi áp suất.
• Test tổng thể: Kiểm tra khả năng điều khiển động cơ (nếu áp dụng) bằng cách mô phỏng tải.

3. Kiểm tra rò rỉ

• Bôi dung dịch xà phòng pha loãng quanh các mối nối và ren G 1/4″.
• Nếu có bọt khí xuất hiện, có rò rỉ → Siết chặt hoặc thay thế seal/O-ring mới.

4. Bảo dưỡng và điều chỉnh

• Vệ sinh: Lau sạch bụi bẩn trên màng ngăn và vỏ công tắc bằng khăn mềm, tránh hóa chất ăn mòn.
• Điều chỉnh ngưỡng áp suất: Sử dụng vít chỉnh (nếu có) theo hướng dẫn Danfoss để tinh chỉnh phạm vi 2-14 bar, nhưng chỉ thực hiện khi cần thiết.
• Thay thế: Nếu sai lệch áp suất >5% hoặc tiếp điểm hỏng, thay thế ngay để tránh hư hỏng hệ thống.

Xử lý sự cố thường gặp

• KP36 không ngắt khi áp suất thấp: Kiểm tra màng ngăn bị kẹt, lọc khí bẩn hoặc đấu dây sai. Nếu cần, thay màng hoặc kiểm tra toàn bộ đường ống.
• Ngắt liên tục: Áp suất hệ thống không ổn định hoặc độ lệch differential sai → Điều chỉnh hoặc kiểm tra máy nén/quạt.
• Không reset tự động: Kiểm tra độ lệch và nguồn điện; nếu hỏng, thay thế công tắc.

Sơ đồ lắp đặt Danfoss KP36

Dưới đây là mô tả sơ đồ lắp đặt Danfoss KP36 để tích hợp vào hệ thống lạnh hoặc HVAC:

• Vị trí lắp đặt:

  • Công tắc được gắn trên đường ống áp suất thấp (thường là đường hút của máy nén).

  • Sử dụng ren nam G 1/4″ để kết nối với đường ống, đảm bảo siết chặt và sử dụng seal để tránh rò rỉ.

  • Đặt KP36 ở vị trí thẳng đứng hoặc nghiêng, tránh lắp ngược để ngăn nước/bụi tích tụ.

• Kết nối điện (SPDT):

  • Cổng COM (Common): Kết nối với nguồn điện (24V DC/AC hoặc 230V AC tùy hệ thống).

  • Cổng NO (Normally Open): Kết nối với thiết bị điều khiển (máy nén, quạt) khi áp suất ở mức bình thường.

  • Cổng NC (Normally Closed): Kết nối với mạch báo động hoặc dừng khẩn cấp khi áp suất thấp bất thường.

  • Sơ đồ minh họa:

    [Nguồn điện] --- [COM] --- [NO] --- [Máy nén/Quạt]
                     |         |
                     |-------- [NC] --- [Báo động/Dừng]

• Lưu ý khi lắp đặt:

  • Đảm bảo dây điện được bọc cách điện và cố định chắc chắn.

  • Kiểm tra áp suất hệ thống trước khi đấu nối để tránh vượt quá 17 bar (áp suất làm việc tối đa).
